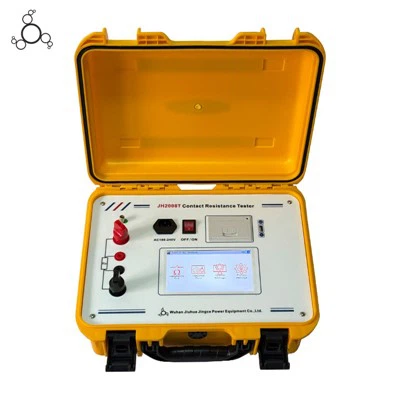

تست مقاومت تماس بلوتوث 100A

1. محدوده اندازه گیری: 0-250mΩ
2. حداقل وضوح: 0.001 μΩ
3. دقت اندازه گیری: ± (خواندن × 0.5٪+1 μ Ω)
منبع تغذیه آزمایشی: ولتاژ محدود جریان ثابت، تقریباً 8.0 ولت
5. جریان تست: DC 10A, 30A, 50A, 80A, 100A
6. دقت جریان تست: ± 5٪
7. زمان اندازه گیری: 5-600 ثانیه را می توان تنظیم کرد
8.ارتباط بلوتوث: با استفاده از روش ارتباط بلوتوث برای اتصال با پروتکل دیجیتال ایالت گرید شرکت چین
9. منبع تغذیه شارژ: ورودی 180V~240VAC، 50Hz/60Hz
10. ذخیره سازی داده ها: 100 مجموعه داده اندازه گیری را ذخیره کنید
11. محیط کار: دما -10 ~ 50 درجه، رطوبت کمتر یا مساوی 90٪
12. وزن میزبان: تقریباً 5.2 کیلوگرم (به استثنای کابل)
13. حجم میزبان: 320 میلی متر × 255 میلی متر × 175 میلی متر

در سیستم‌های قدرت مدرن، پل‌های DC دو بازویی معمولی-نوع QJ44-به‌طور گسترده برای اندازه‌گیری مقاومت تماس استفاده می‌شود. با این حال، این پل‌ها از جریان‌های آزمایشی در سطح میلی‌آمپر{4} استفاده می‌کنند که نقایص ناشی از کاهش سطح مقطع- هادی را در مدارها تشخیص نمی‌دهند. هنگام اندازه‌گیری مقاومت تماس در مدارهای تابلو برق فشار قوی، مقادیر اندازه‌گیری می‌تواند چندین برابر بیشتر از مقادیر واقعی به دلیل تداخل فیلم‌های روغن و لایه‌های اکسید بین کنتاکت‌ها باشد، که آنها را به شاخص‌های غیرقابل اعتمادی برای مقاومت واقعی تبدیل می‌کند. برای پرداختن به این موضوع، آخرین استاندارد DL/T 845.4-2004 «الزامات فنی عمومی برای دستگاه‌های اندازه‌گیری مقاومت: آزمایش‌کننده‌های مقاومت مدار» و مشخصات تأیید به‌روزرسانی JJG 1052-2009 «مشخصات تأیید برای اندازه‌گیری‌های مقاومت مداری برای تست‌کننده‌های مقاومت مداری، تست‌کننده‌های مقاومت مدار در تماس‌ها و دستگاه‌های DC» ایزولاتورها و قطع کننده های مدار نباید کمتر از 100 آمپر DC با حداقل زمان نگهداری 600 ثانیه باشند و از نتایج دقیق تست اطمینان حاصل کنند.

Contact Resistance Tester 100A دارای یک صفحه کنترل ارگونومیک است که برای عملکرد کاربر پسند طراحی شده است. با استفاده از منابع تغذیه سوئیچینگ فرکانس بالا و فناوری مدار دیجیتال، به طور خاص برای اندازه گیری مقاومت مدار در تجهیزات کنترل سوئیچینگ مهندسی شده است. جریان آزمایش با استاندارد ملی-توصیه شده DC 100A مطابقت دارد. این دستگاه با قابلیت اندازه‌گیری مستقیم مقاومت مدار در 100 آمپر DC، نتایج آزمایش را بر روی یک صفحه نمایش LCD رنگی TFT نمایش می‌دهد. عملکردهای کلیدی شامل ذخیره سازی داده، خروجی چاپ، و تنظیمات زمان، با محدوده آمپراژ قابل انتخاب: 100A، 80A، 50A، 30A، و 10A است. کاربران می توانند مدت زمان تست را تا 600 ثانیه سفارشی کنند. به‌عنوان یک آزمایش‌کننده مقاومت تماسی بسیار پایدار، عملکرد آن از میکروهم‌مترهای{18} جریان بالا پیشی می‌گیرد. این ابزار که برای تعمیر و نگهداری میدانی سوئیچ‌های ولتاژ بالا در بخش‌های منبع تغذیه و آزمایش مقاومت مدار در سازندگان تابلو برق طراحی شده است، استانداردهای صنعتی سختگیرانه را برآورده می‌کند.
